商品の詳細:
|
| 適用: | LD、LED、マイクロウェーブ回路および太陽電池の塗布をすること | 直径: | Øの2"/Ø 3"/Ø 4" |
|---|---|---|---|
| 厚さ: | 350 um | 625 um | 等級: | Epiは等級/機械等級を磨いた |
| ハイライト: | 多結晶性GaAsのウエファー,単結晶のガリウム砒素,LD LEDのためのガリウム砒素 |
||

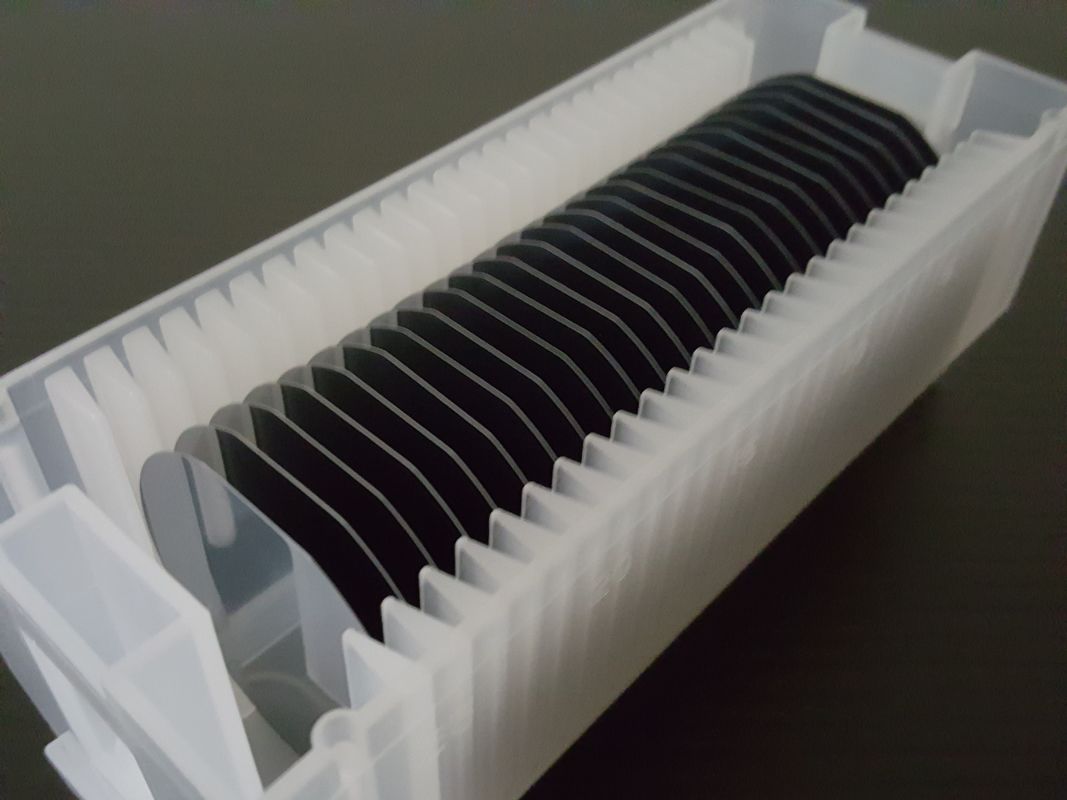

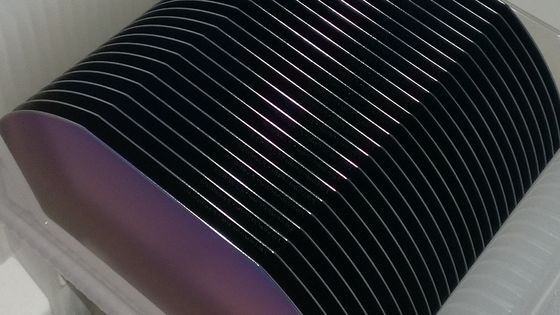

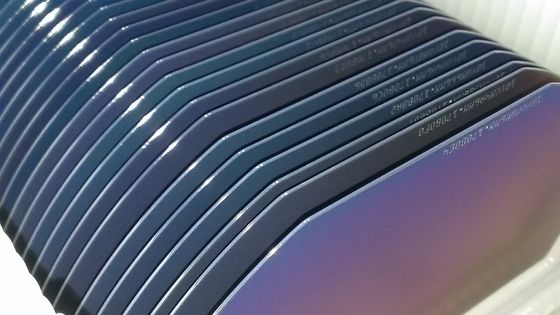

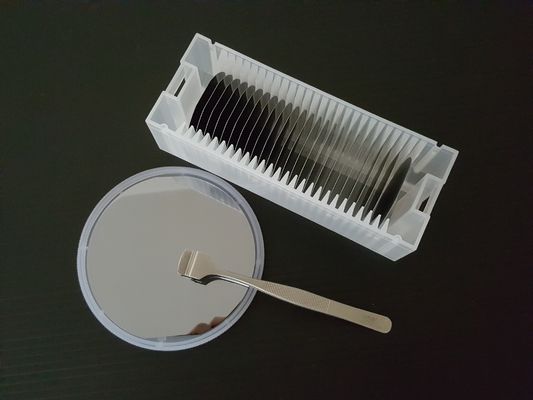

LD、LEDのマイクロウェーブ回路、太陽電池を作るための単結晶および多結晶性GaAsのウエファー（ガリウム砒素）
私達は4"に2"から直径の範囲のLD、LED、マイクロウェーブ回路および太陽電池の塗布、ために光電子工学およびマイクロエレクトロニクスの企業に単結晶および多結晶性GaAsのウエファー（ガリウム砒素）を提供する。私達は2つの主要な成長の技術LECおよびVGF方法によって作り出される単結晶GaAsのウエファーを提供し電気propertirsおよび優秀な表面質の高い均等性を顧客にGaAs材料の最も広い選択与えることを私達を許可する。ガリウム砒素は行なう両方インゴットおよび磨かれたウエファーとして、供給することができ、semi-insulating GaAsのウエファー、機械等級およびepiの準備ができた等級はすべて利用できる。私達は低いEPDの価値のGaAsのウエファーを提供してもいく、あなたのMOCVDおよびMBEの適用のために適した高い表面質はより多くの製品に関する情報のための私達に連絡する。
GaAsのウエファーの特徴および塗布
| 特徴 | 適用分野 |
|---|---|
| 高い電子移動度 | 発光ダイオード |
| 高周波 | 半導体レーザー |
| 高い変換効率 | 光起電装置 |
| 低い電力の消費 | 高い電子移動度のトランジスター |
| 直接バンド ギャップ | ヘテロ接合の両極トランジスター |
製品仕様書
| 成長 | LEC/VGF |
|---|---|
| 直径 | Øの2"/Ø 3"/Ø 4" |
| 厚さ | 350 um | 625 um |
| オリエンテーション | <100> / <111> / <110> または他 |
| 伝導性 | P - タイプ/Semi-insulating -タイプ/N |
| 添加物 | Zn/Si/undoped |
| 表面 | 1つの側面はまたは磨かれた双方磨いた |
| 集中 | 1E17 | 5E19 cm3 |
| TTV | <> |
| 弓/ゆがみ | <> |
| 等級 | Epiは等級/機械等級を磨いた |
