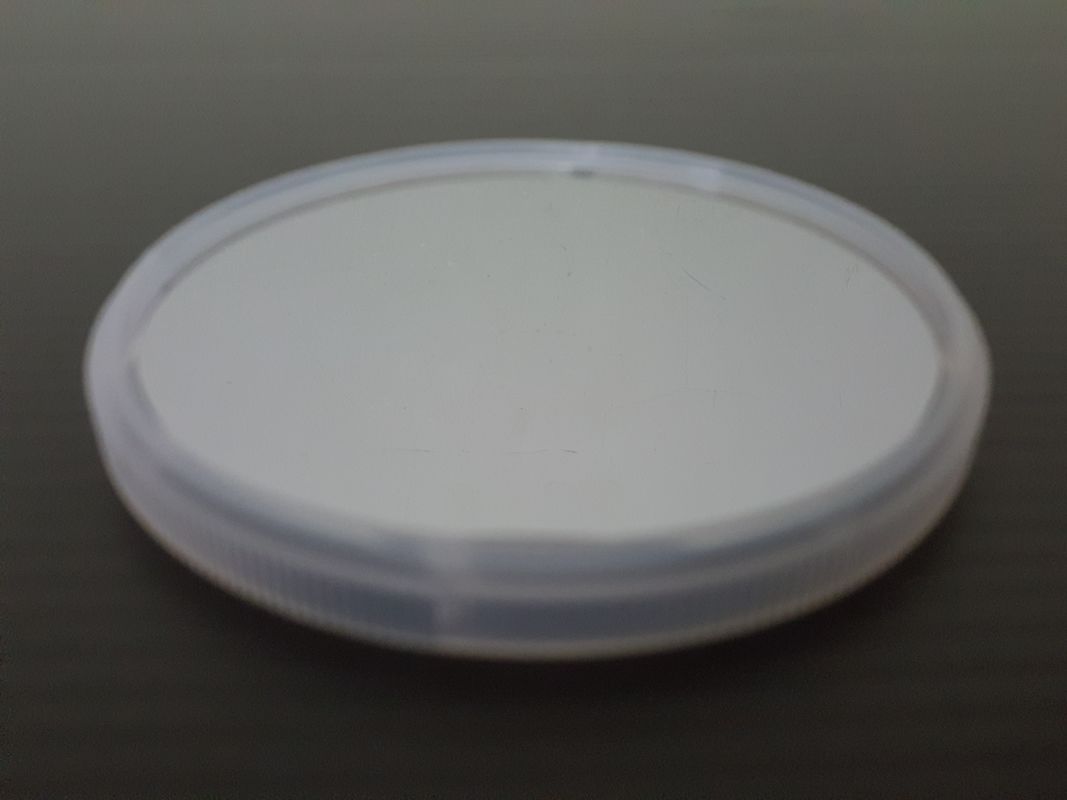

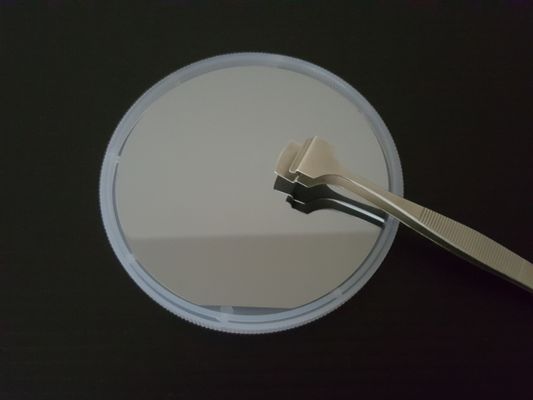

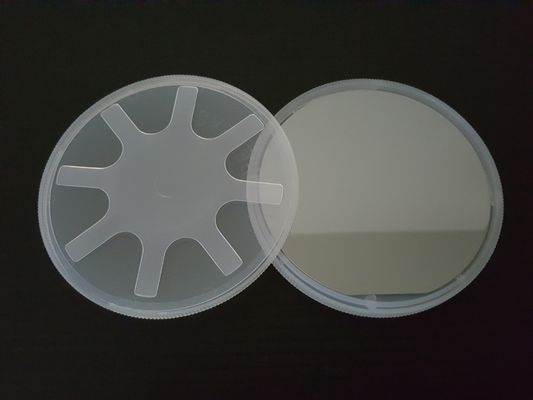

Diaは3インチ4つのインチの技術的な陶磁器の部品INP Epiのウエファーを基づかせていた

INPはEpiのウエファーを基づかせていた

私達はØ 4"にマイクロエレクトロニクス、光電子工学そして直径Ø 2"のRFのマイクロウェーブ適用にINP基質で注文の構造のMBE/MOCVDのエピタキシアル成長、提供する。私達の広範なMOCVDの経験を使うと、私達は優秀な結晶の質のsingelの層または多数層の超格子の構造二元合金（INP）またはいろいろな装置必要性を満たすためにINP基質の三つ組みの合金（InGaAs、InAlAs、InGaAsP）を育ててもいい。私達の熟練した専門家はあなたとあなたのINP epiの層状構造を設計し、最大限に活用するために働くことができる。より多くの製品に関する情報のための私達に連絡するか、またはあなたのepiの層状構造を論議しなさい。

INPはEpiのウエファーの機能を基づかせていた

私達のリアクターはいろいろ物質的なシステムおよびプロセス状態のために形成される。私達はLEDsからHEMTsまで及ぶいろいろな装置塗布に注文のエピタクシーを提供してもいい。
