商品の詳細:
|
適用: | 高いTcの超伝導体 マイクロエレクトロニクス装置光電子工学装置 マイクロウェーブ装置 | 直径: | Ø 1" |
---|---|---|---|
厚さ: | 0.5 mm/1つのmm | 等級: | 生産の等級/研究の等級 |
ハイライト: | SrTiO3ウエファーの技術的な陶磁器の部品,5 x 5 Mm SrTiO3のウエファー,25MmのSrTiO3ウエファー |
5つx 5つのmmからの直径へのサイズのSrTiO3ウエファーそして伝導性Nbによって添加されるSrTiO3ウエファー25のmm
私達は5つx 5つのmmからの直径にサイズを25のmm両方の単結晶のSrTiO3ウエファーおよび伝導性Nbによって添加されるSrTiO3ウエファーに与えてもいい。優秀で物理的なおよび機械特性によって、SrTiO3に対の自由な結晶構造があり、共通の超伝導体材料に格子をつけるcontant完全に一致できるある。純粋なSrTiO3基質はある特定の薄膜/装置塗布のための電極としてNb (ニオブ)の添加によってあなたの高いTcの超伝導体の塗布のための最もよい選択、伝導性SrTiO3ウエファーある場合もある単結晶SrTiO3電気伝導性を表わすことができる別の添加された集中である(0.1は薄膜の塗布に利点0.001から0.1オームcmに| 1つのwt %)抵抗の範囲、およびこれをである変える。より多くの製品に関する情報のための私達に連絡しなさい。
SrTiO3ウエファーの塗布
高いTcの超伝導体 | マイクロエレクトロニクス装置 |
光電子工学装置 | マイクロウェーブ装置 |
SrTiO3ウエファーの特性
化学式 | SrTiO3 |
結晶構造 | 立方 |
一定したに格子をつけなさい | 3.905 A |
比誘電率 | 300 |
熱拡張 | 10.4 |
密度 | 5.175 |
製品仕様書
成長 | 炎の融合(Verneuil)方法 |
---|---|
直径 | Ø 1" |
サイズ | 5 x 5/10 x 10/20 x 20のmm |
厚さ | 0.5 mm/1つのmm |
オリエンテーション | <100> / <110> / <111> |
表面 | 磨かれる/磨かれる双方1つの側面 |
TTV | <> |
荒さ | RA <> |

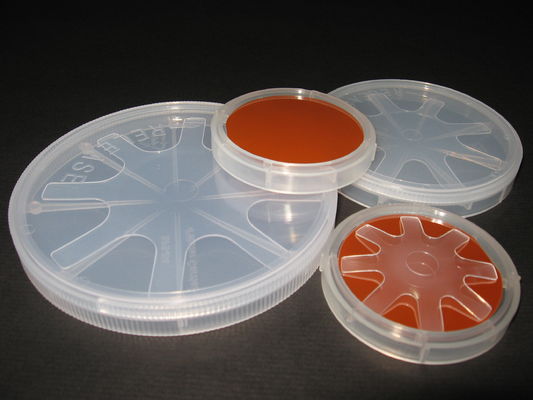

パッケージ | Membrance箱 |
伝導性Nbによって添加されるSrTiO3ウエファー
単結晶SrTiO3はNbの要素の添加によって電気伝導性を表わすことができる別の添加された集中は0.001から0.1オームcmに抵抗の範囲を変え、これは薄膜の成長の適用に利点である。
成長 | 炎の融合(Verneuil)方法 |
---|---|
直径 | Ø 1" |
サイズ | 5 x 5/10 x 10/20 x 20のmm |
厚さ | 0.5 mm/1つのmm |
オリエンテーション | <100> / <110> / <111> |
添加物 | Nb (ニオブ) |
集中 | 0.7 wt % |
抵抗 | | 0.007オームcm |
移動性 | | 8.5のcm2/v.s。 |
表面 | 磨かれる/磨かれる双方1つの側面 |
TTV | <> |
荒さ | RA <> |
パッケージ | Membrance箱 |
