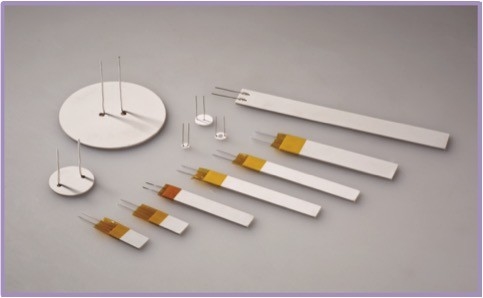

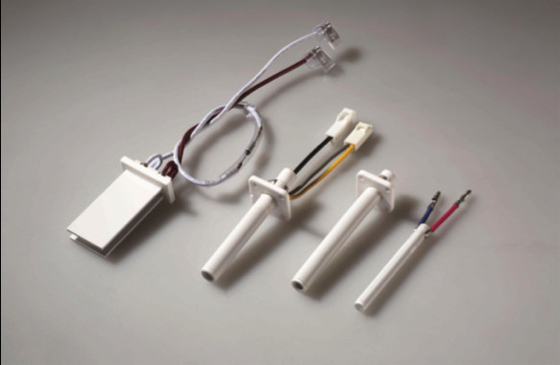

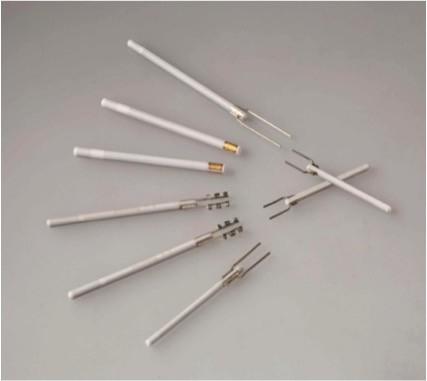

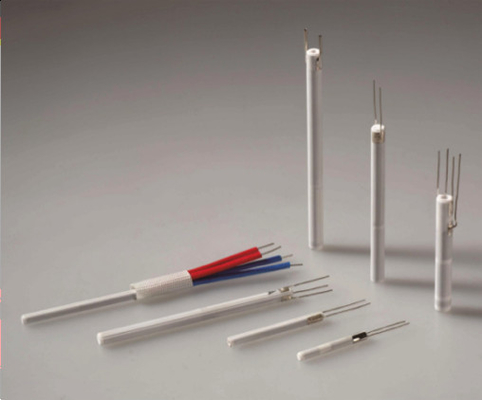

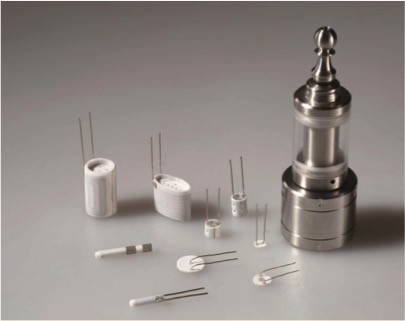

アルミナの金属陶磁器の発熱体HTCCのアルミナの陶磁器のヒーター

アルミナの金属陶磁器の発熱体（HTCC）

アルミナの陶磁器のヒーター

導入:

HTCCは高温共同発射された製陶術のための略称である;HTCCの陶磁器の発熱体はタングステン、モリブデンまたはモリブデン–マンガンおよび92-96%のアルミナの陶磁器の基質のような高い融点の金属の熱する材料から成っている。金属の暖房抵抗のスラリーは設計の品質に従って陶磁器の緑ボディを投げるテープに陶磁器の緑ボディの何人かの層それから一緒に薄板になり、1500に発射される印刷される| 4-8%焼結の添加物の援助との1600の℃の高温、アルミナの陶磁器の発熱体を形作るため。防蝕のこの製品の機能、高温、長いライフ サイクル、エネルギー効率が良い、均一表面温度、優秀な熱伝導性および熱補償率に抗する。アルミナの陶磁器の発熱体は有害な物質をそのような同類含んでいない:鉛、カドミウム、水銀、hexavalentクロム、ポリ臭化されたビフェニルは、ジフェニル エーテル、等をポリ臭化し、EU RoHSおよび他の環境要求事項に従ってある。

基礎的な情報

電子部品の統合の出現で、電子デバイスは回路の小型化、高密度、多機能、高い信頼性、高速および大きい国の高需要を提起した。共同発射された多層陶磁器の基質はこれらの条件をすべて満たすそう広い応用範囲で近年使用されてしまった。共同発射された多層陶磁器の基質は高温共同発射された陶磁器の（HTCC）基質に分けることができ、低温は多層陶磁器の（LTCC）基質を共同発射した。LTCCと比較されて、高温共同発射された製陶術（HTCC）により高い機械強さ、より高い配線密度、よりよい化学安定性が、より高い熱消滅係数低価格あり、より高い熱安定性の性能、より少なく高温揮発ガスおよびよりよいシーリングを要求する暖房およびパッキングの適用で広く利用されている。高温は陶磁器の発熱体をである合金ワイヤーおよびPTCの陶磁器の発熱体および部品のよい代理共同発射した。

特徴

1. 省エネ、高い熱効率
2. 表面は、よい電気絶縁材、抵抗4500V/1sの現在の漏出満たされない<0>
3. 電気抵抗の制御によって温度を制御すること容易な線形抵抗温度
4. 長期の力の腐食無し
5. 急速な暖房は20秒の600 ℃の上で、500W陶磁器の発熱体達することができる;その部品は10秒の200 ℃の上で達することができる
6. 開いた炎無し、安全
7. 均一表面の暖房
8. 高い発電密度:≥ 50 W/cm2
9. 環境保護:鉛無し、カドミウム、水銀、hexavalentクロム、ポリ臭化されたビフェニル、EUの環境要求事項に完全に従ってポリ臭化されたジフェニル エーテルのようなより有害な物質。

適用

1. 熱銃
2. ヘアー サロンの電気器具（毛のストレートナ、curlers）
3. 暖かい空気調節
4. 即時の給湯装置
5. 多機能のマイクロウェーブ、オーブン、乾燥
6. 衣服の乾燥器
7. 手のドライヤー
8. やかん、コーヒー メーカー

技術的な変数

5.1出現:

1. 滑らかな表面
2. 端正な端
3. 銀製の電極
4. 白い陶磁器ボディ
5. 私達の「陶磁器の基質」の投げる有効なテープ技術陶磁器ボディの滑らかな表面を保障する極めて薄い、ultra-smooth陶磁器の緑ボディを準備する。精密熱い出版物のラミネーションは端正な端を保障する。電極ポイントはめっきされるニッケルであり、点は発砲の後で鉛を溶接した、従って電極は銀製のようである。

5.2次元の許容:

1. 長さの方向:± 1.2mm
2. 幅の方向:± 0.5mm
3. 厚さの方向:± 0.1。
4. 繰り返された発射の実験の後で、私達のR & Dの人員は緑ボディ収縮データを集め、実験結果に基づいて収縮の適切な率を要約した。鋳造、打つおよびラミネーション プロセスの注意深い制御によって、私達は緑ボディと発射プロダクトのサイズの違いを最小にする。

5.3電圧範囲:DC/AC 5-220V

抵抗の価値によって、アルミナの陶磁器の発熱体は5V DCからの220V ACへの電圧の広い範囲で使用することができる。

5.4出力密度

生産の方式を最大限に活用することによって、陶磁器の発熱体は正常な使用中の25With cm2に起動の段階の60With cm2からのすばらしく可能な出力密度を、発生させる。

5.5漏出流れ <5ma>

評価される漏出流れ <5ma>

5.6熱衝撃

プロダクトは割れないで熱衝撃に抗できる150 ± 10の°Cに熱され、水に20 ℃に置かれるとき。

5.7電気絶縁材

1第2のための4500Vを適用した場合、漏出流れ <0>
