|
商品の詳細:
|
| ハイライト: | 低抵抗性シリコンカービッド棒,工業用炉 シリコンカービッド棒,長寿命シリコンカービッド棒 |
||
|---|---|---|---|

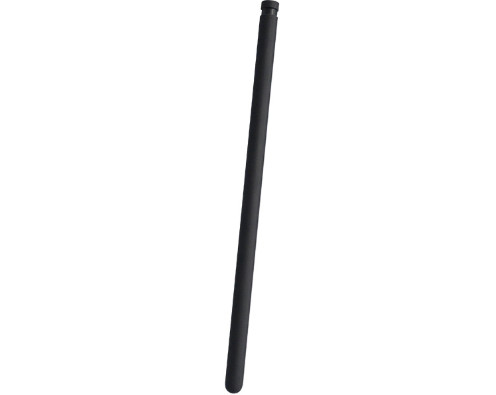

タイプ 同直径のシリコンカービッド棒 - 低耐性,長寿命の工業炉の加熱要素
SiC電熱エレメントは 主に高品質のグリーンシリオンカービッドでできていますそれは,半完成品の加工によって生産される電動熱エレメントのチューブル型と非金属高温です.EDシリーズ 同直径のシリコンカービッド棒は,従来の厚い端のシリコンカービッド棒の先端の代替品です.均質な直径の構造を備えた,これらの棒は,従来のモデルよりも30%低い末端耐性を有し,熱圧を大幅に削減し,使用寿命を延長します.15-20%の省エネで優れている.
SiC電熱エレメントは,高温炉や磁気材料,粉末金属工,陶器,ガラス,金属工,機械産業 その他の産業.
| 特殊重力 | 2.6-2.8g/cm3 | 曲がる強さ | >300kg |
| ハードネ | >9 MOH'S | 張力強度 | >150kg/cm3 |
| 孔隙率 | <30% | 熱放射線 | 0.85 |
|
温度 (°C) |
線形膨張係数 (10-6m/°C) |
熱伝導性 (kcal/Mgr °C) |
特定熱量 (cal/g °C) |
| 0 | / | / | 0.148 |
| 300 | 3.8 | / | / |
| 400 | / | / | 0.255 |
| 600 | 4.3 | 14 - 18 | / |
| 800 | / | / | 0.294 |
| 900 | 4.5 | / | / |
| 1100 | / | 12から16 | / |
| 1200 | 4.8 | / | 0.325 |
| 1300 | / | 10〜14 | / |
| 1500 | 5.2 | / | / |
| 大気圏 | オーブンの温度 ((°C) |
表面負荷 (W/cm)2) |
元素への影響 | 解決策 |
| アモニア | 1290 | 3.8 | SiOを減少させる.2保護フィルム | 露点では活性 |
| CO2 | 1450 | 3.1 | 元素の侵食 | クォーツチューブによる保護 |
| チューブ18%CO | 1500 | 4.0 | 行動なし | |
| 20%CO | 1370 | 3.8 | C粒を吸収して SiO に作用する2保護フィルム | |
| ハロゲン | 704 | 3.8 | SiCを攻撃し,SiOを減少させる2保護フィルム | クォーツチューブによる保護 |
| 炭水化物 | 1310 | 3.1 | 吸収するC粒子は熱汚染を引き起こす | 十分な空気で満たす |
| 水素 | 1290 | 3.1 | SiOを減少させる.2保護フィルム | 露点では活性 |
| メンタン | 1370 | 3.1 | 吸収するC粒子は熱汚染を引き起こす | |
| N | 1370 | 3.1 | SiCと作用し,SiN隔熱層を形成する | |
| ほら | 1310 | 3.8 | 元素の侵食 | クォーツチューブによる保護 |
| SO2 | 1310 | 3.8 | 元素の侵食 | クォーツチューブによる保護 |
| 真空大気圏 | 1204 | 3.8 | ||
| 酸素 | 1310 | 3.8 | SiCは酸化している | |
|
水 (内容が違う) |
1090~1370年 | 3.1~36 | SiC に作用し,シリコンヒド酸を形成する |
コンタクトパーソン: Daniel
電話番号: 18003718225
ファックス: 86-0371-6572-0196
