陶器から金属へのフィードバック

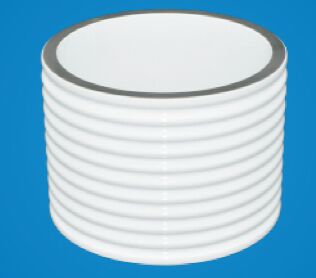

セラミック-金属フィードスルー

ZGはカスタムの金属化アルミナセラミックスを供給しています。これらの金属化セラミックスは、高真空、高電圧、高圧用途に最適です。

パワーグリッドチューブ、真空遮断器、RFウィンドウ、金属化リング、絶縁体およびセンサー用のコンポーネント用の金属化セラミックを提供しています。

アルミナは、最も一般的に使用されるエンジニアリングセラミック材料の1つであり、優れた電気絶縁特性を備えた高い硬度と耐摩耗性を提供します。ZGの高純度アルミナ94〜96％セラミックス（Al2O3）は、セラミックベース材料として使用されています。その他のセラミックベース材料は、ご要望に応じて使用できます。

一般的な金属化アルミナセラミックスは、モリブデンベースの塗料にニッケルメッキを施したものです。ガラス添加剤と揮発性キャリアを混合したモリブデンとマンガンの粒子を、ろう付けするセラミック表面に塗布します。塗布は、手塗り、スプレー、またはロボット塗布が可能です。空気乾燥後、コーティングは1450〜1600℃の湿潤水素環境で焼成され、金属化層とセラミックベース間の高い結合強度を確保するために、厚さ300〜500マイクロインチ（7.6〜12.7ミクロン）の「ガラス状」金属コーティングが残ります。

焼成されたコーティングは、その後、0.001〜0.003インチ（25.4〜76.2ミクロン）のニッケル層でメッキされます。ニッケルメッキは、850〜950℃の乾燥水素雰囲気中で焼結焼成され、標準的なろう材を使用して容易にろう付けできる仕上げ金属表面が残ります。

セラミックスの利点

• 低誘電損失-誘電率。
• 高い熱伝導率
• 熱膨張係数-セラミックスと金属の熱膨張係数は近い
• 高い結合強度-金属層とセラミック間の高い結合強度
• 高い動作温度-セラミックスは、大きな変動を伴う高温および低温サイクルに耐えることができ、500〜600度の高温でも正常に動作できます。
• 高い電気絶縁性-セラミック材料自体は絶縁材料であり、高い破壊電圧に耐えることができます。

技術仕様
